貴州自卸式永磁除鐵器的安裝，RCYD(C)系列自卸式永磁除鐵器是吸收了RCYB系列懸掛式永磁除鐵器技術的基礎上增加了驅動電機、滾筒、帶刮板的卸鐵膠帶等組成的新型除鐵設備，可在各種惡劣環境中長期無故障運行。廣泛應用于水泥、電力、煤炭、焦化、礦山、冶金等行業除鐵。

一、貴州自卸式永磁除鐵器的安裝

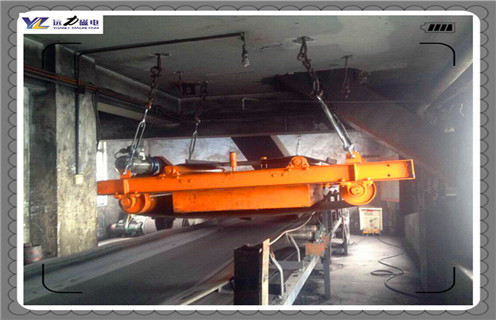

1.安裝方式：除鐵器有兩種安裝方式。

a.整機傾斜(QX)安裝

安裝在皮帶終端，當帶速較快時(大于2m/s)，可安裝在稍離滾筒位置，物料的拋物線運動有助于除鐵器吸起雜鐵;當帶速較慢時(小于2m/s)，除鐵器位置要后移，以靠近滾筒(滾筒采用非導磁材料)。

三種吊裝方式：

※QX-A式吊裝：四條拉桿分別吊在四個固定釣鉤上(詳見附圖)

※QX-B式吊裝：四條鏈索掛在雙軌或單軌滾輪架上(詳見附圖)

※QX-C式吊裝：四條鋼絲繩吊裝在單軌行走小車的吊盤上

注：磁芯中心線與皮帶機滾筒中心間距S的選定：S與滾筒R、皮帶機線速度、物料性質、粘度、除鐵器的傾角、吊高等諸多因素有關。

二、貴州自卸式永磁除鐵器結構特點

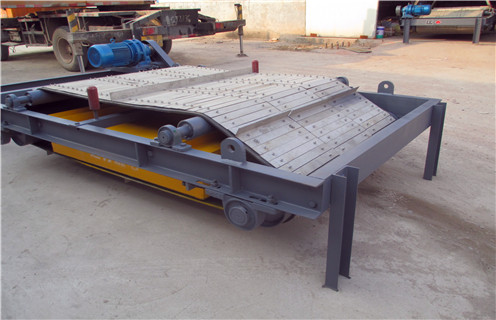

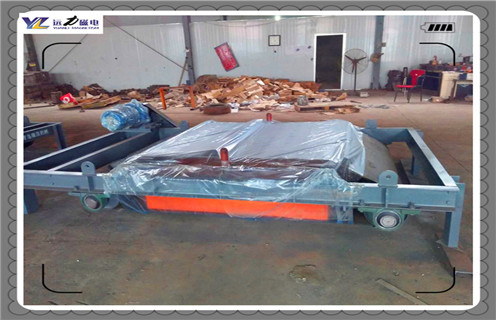

1、RCYD系列永磁自卸式除鐵器由除鐵器本體和卸鐵機構兩部分組成。除鐵器本體磁路設計合理、磁場強度高、磁透深度大，故適合料層較厚的場合除鐵。

2、卸鐵機構由機架、擺線針輪減速機(以下簡稱減速電機)、主從動滾筒。托輥、鏈輪、鏈條和裝有卸鐵刮板的卸鐵皮帶組成。卸鐵皮帶的松緊和跑偏的調整可在不停機的情況下利用軸承調節裝置進行。
