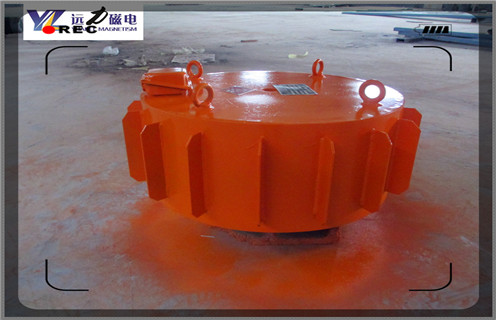

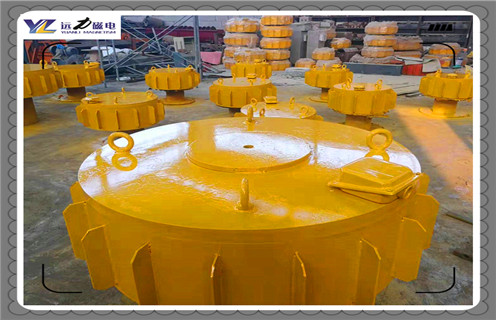

陜西皮帶輸送電磁除鐵器_陜西皮帶輸送電磁除鐵器工作原理及內部結構,電磁除鐵器是一種用于去除大塊非磁性材料中的鐵的電磁裝置,通常安裝在帶式輸送機的頭部或中部.電力產生的強磁力會在鐵材料中混入鐵片后從排料皮帶,自動清除目的,并可有效防止輸送帶縱向劃痕,保護破碎機,磨床等正常工作.因此,該系列鐵廣泛應用于電力,礦山,冶金,建材,煤炭制備,化工等部門下面.

一.陜西皮帶輸送電磁除鐵器_陜西皮帶輸送電磁除鐵器工作原理及內部結構區分

電磁除鐵器系列電磁除鐵器是機身和卸荷兩部分的機身,磁選機磁體設計合理,磁場強度高,磁導率深,適用于較厚層的場合鐵.它能有效防止灰塵和有害氣體腐蝕線圈,對環境和氣候具有很強的適應性,在制造過程中采用特殊的密封工藝和真空干燥,使用壽命長.

二.陜西皮帶輸送電磁除鐵器_陜西皮帶輸送電磁除鐵器工作原理及內部結構功率

1.選用三相交流感應電動機的結構型式和結構簡單,成本低,維修方便,可直接連接到三相交流電網,這種電磁除鐵器最先廣泛應用于工業,優先. Y系列電機是一種通用型風冷三相異步電動機,效率高,性能好,噪聲低,振動小.適用于不易燃,非爆炸,無特殊要求.以上因素,在滿足磁場要求的前提下,選擇Y系列電機.

2.確定功率1.工作機器所需功率Pw(kW)Pw=Fw×Vw /(1000ηw)Pw已指定為2kW,Vw也被指定為0.01m / s, ,知道ηw=0.96,所以找到Fw=192000N. H=0.96 * 0.99 * 0.99 * 0.99=0.93η1是鏈條傳動效率,η2η3是兩個滾動軸承的傳動效率,η4是聯軸器的傳動效率.

3.所需的電機功率Pd(kW)根據下式,工作機所需的電機功率和變速箱裝置的總效率Pd=Pw /η=2 / 0.93=2.15 kW 4.電機額定功率Pm按Pm ≥Pd=2.15 kW選擇電機型號.

4.速度確定同步速度低,電機極數低,體積小,重量輕,價格高,但可使驅動傳動比和結構尺寸減小,從而降低變速器制造成本.最常用的,市場上同步速度最大的是1500 r / min和1000 r / min的電機,設計優先.因此,從表17-7中選擇Y112M-6電機,同步轉速1000 r / min,6極,額定功率2.2 kW,滿負載轉速940(r / min),額定轉矩2.0,質量45kg.
