天津礦山金屬探測儀電路，在電路設計中應用了新金屬檢測技術——數字移相及數字化檢測技術，高靈敏度設計，將220V交流電轉換成直流電源，通過數字電路將高頻電流供給傳感器，形成高頻磁場。當有金屬通過傳感器時，金屬中產生渦流，通過放大電路將被放大的輸出信號送回控制回路，產生控制信號，控制驅動電路輸出，使本機報警指示輸出、外界輸出動作，從而達到利用金屬進入傳感器電磁場范圍時所產生的微弱變化信號，通過工控?cái)?shù)字電路對之進行分析處理并驅動執行機構動作，從而排出危害金屬。檢測靈敏度最高可達φ20mm鐵、鋁球，并且靈敏度調試簡單方便，最高靈敏度會隨傳感器的不同而有所改變。

一、天津礦山金屬探測儀電路

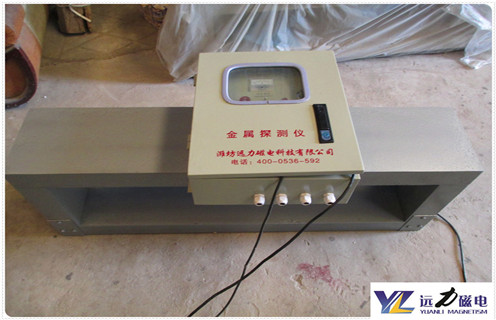

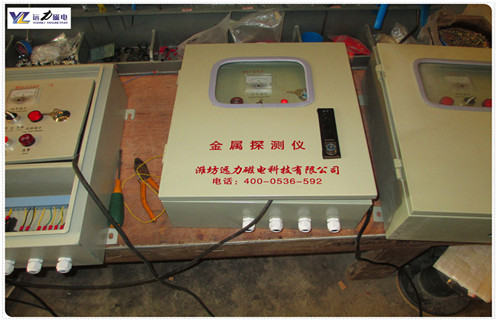

GJT系列金屬探測儀工控?cái)?shù)字電路板安裝在單獨的數控箱內。數控箱為戶外型雙重防水防塵、耐腐蝕的不銹鋼噴塑結構。符合IP54標準,對于不同規格的傳感器，所配套的數控箱結構、外形及安裝尺寸、調整、使用方法基本相同。

數控箱內裝有防塵結構的工控?cái)?shù)字電路板、電源設備及用戶接線端子等。工控?cái)?shù)字電路箱內有信號檢測電路、信號處理電路、信號輸出電路、故障自檢電路、直流供應電路等，和調整設定裝置、信號指示器件及儀表等。

外形尺寸：480×400×170(mm)

重量： 15kg

電源電壓：AC220 ±10%，50HZ/60HZ

功耗：<60W

環境溫度：-20 ℃ ～45 ℃

外接輸出：控制接點2C(2組轉換接點)，AC220V 1A。

適用帶速：1 ～3.0M/S

探測：自動復位

防護等級：IP54

數控箱與傳感器之間電纜長度：5M(標準型)
